作者歸檔：hsxsite

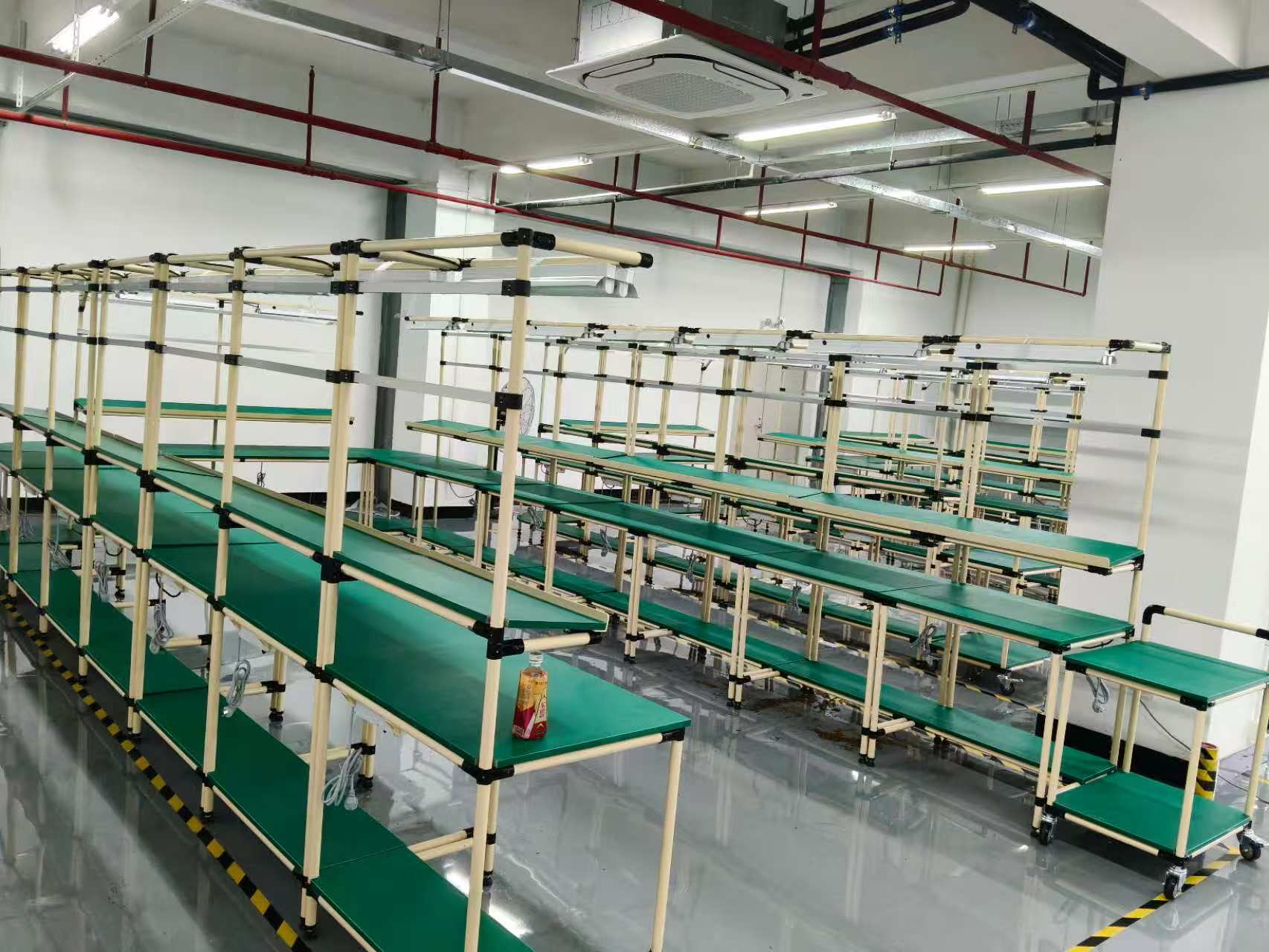

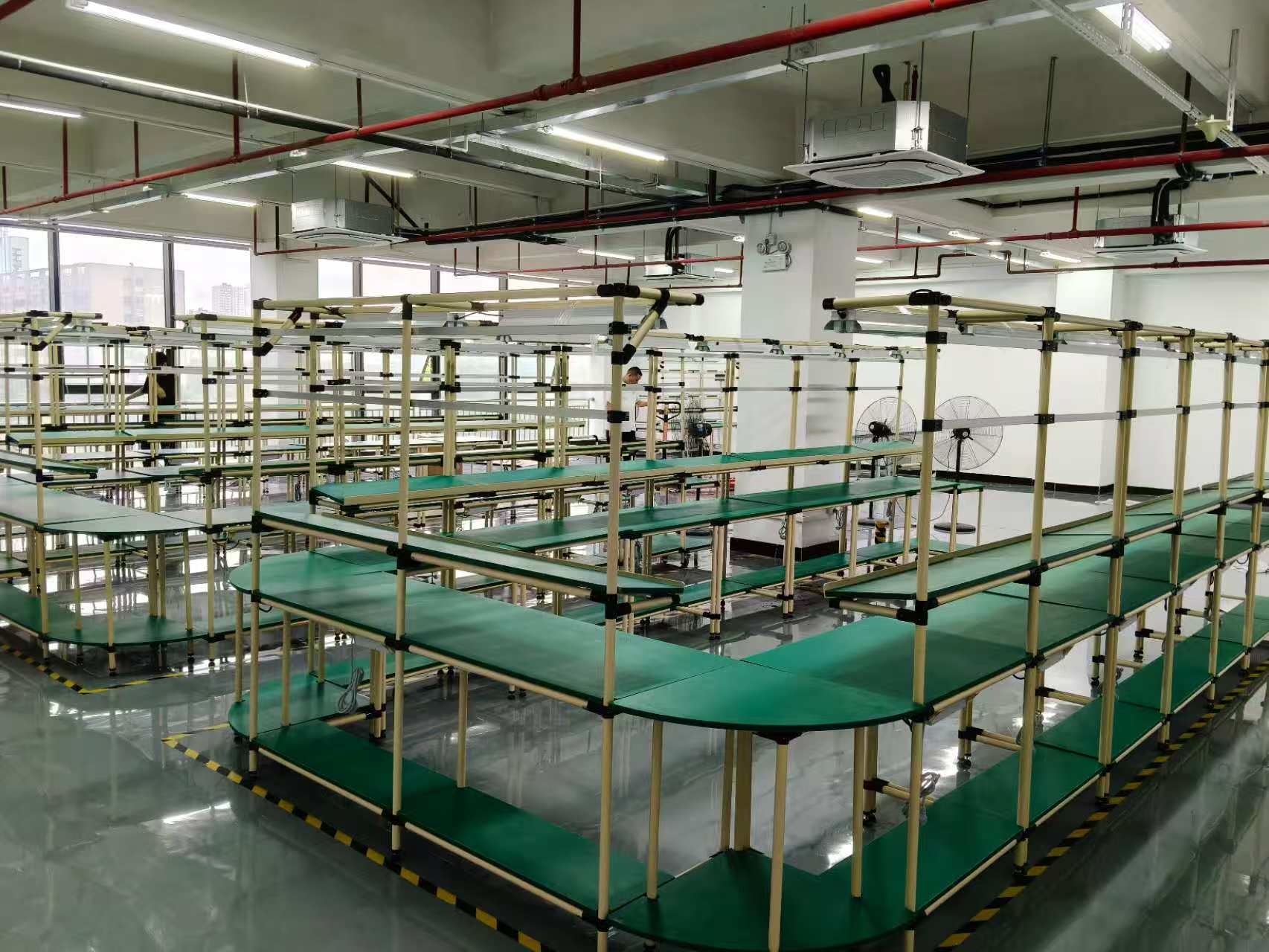

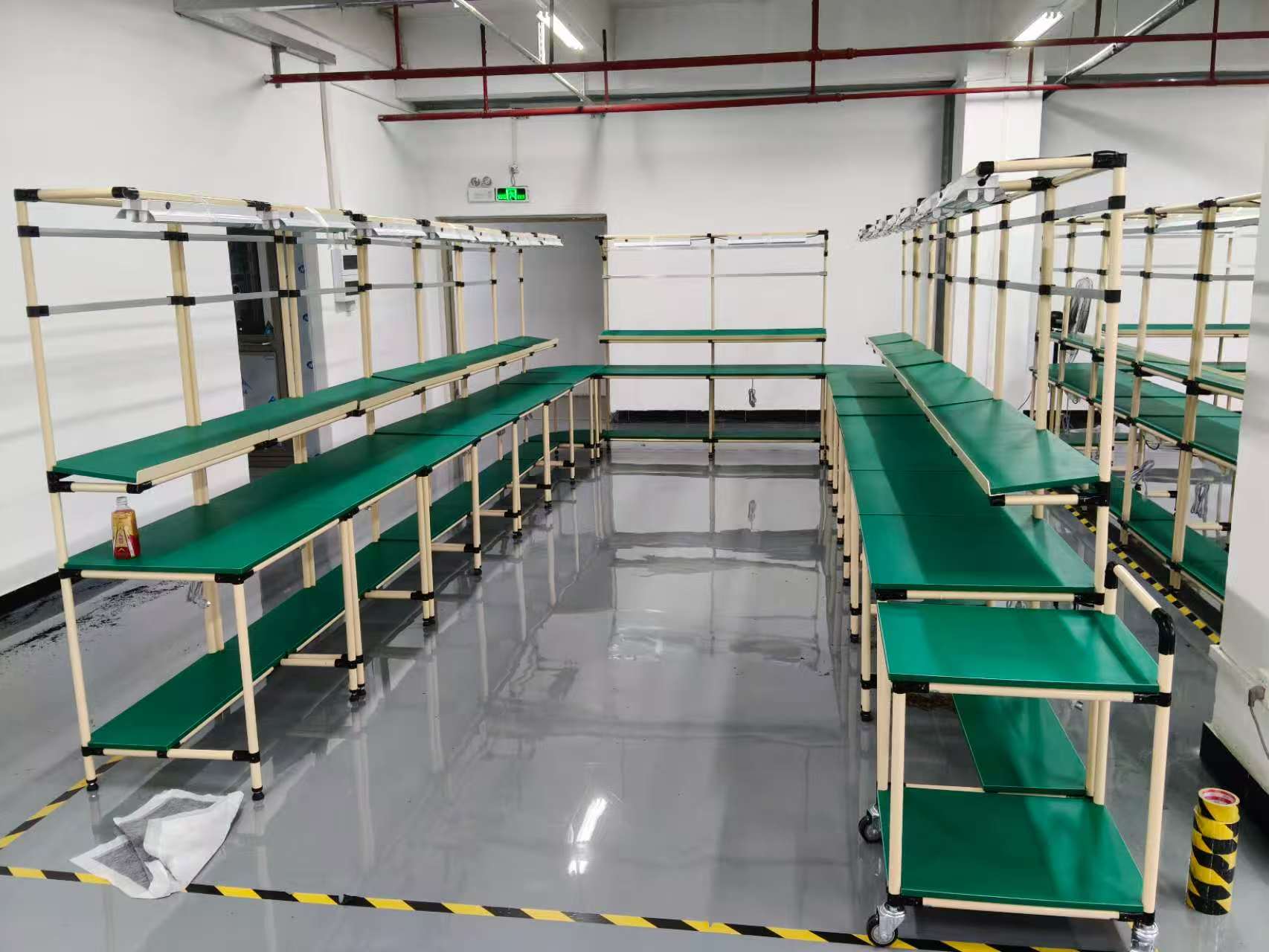

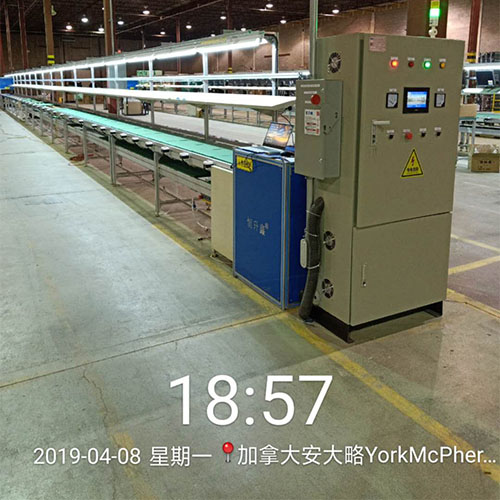

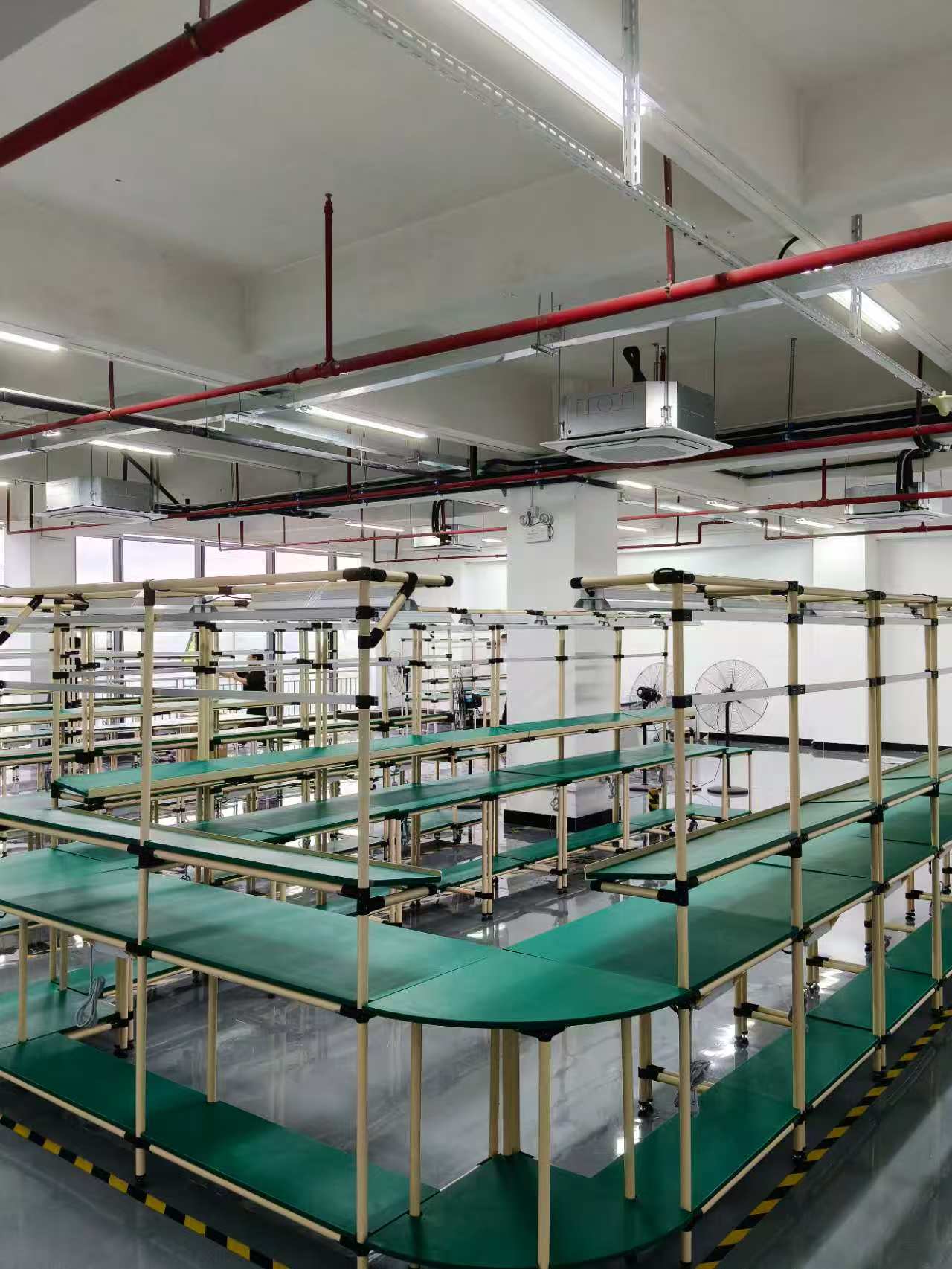

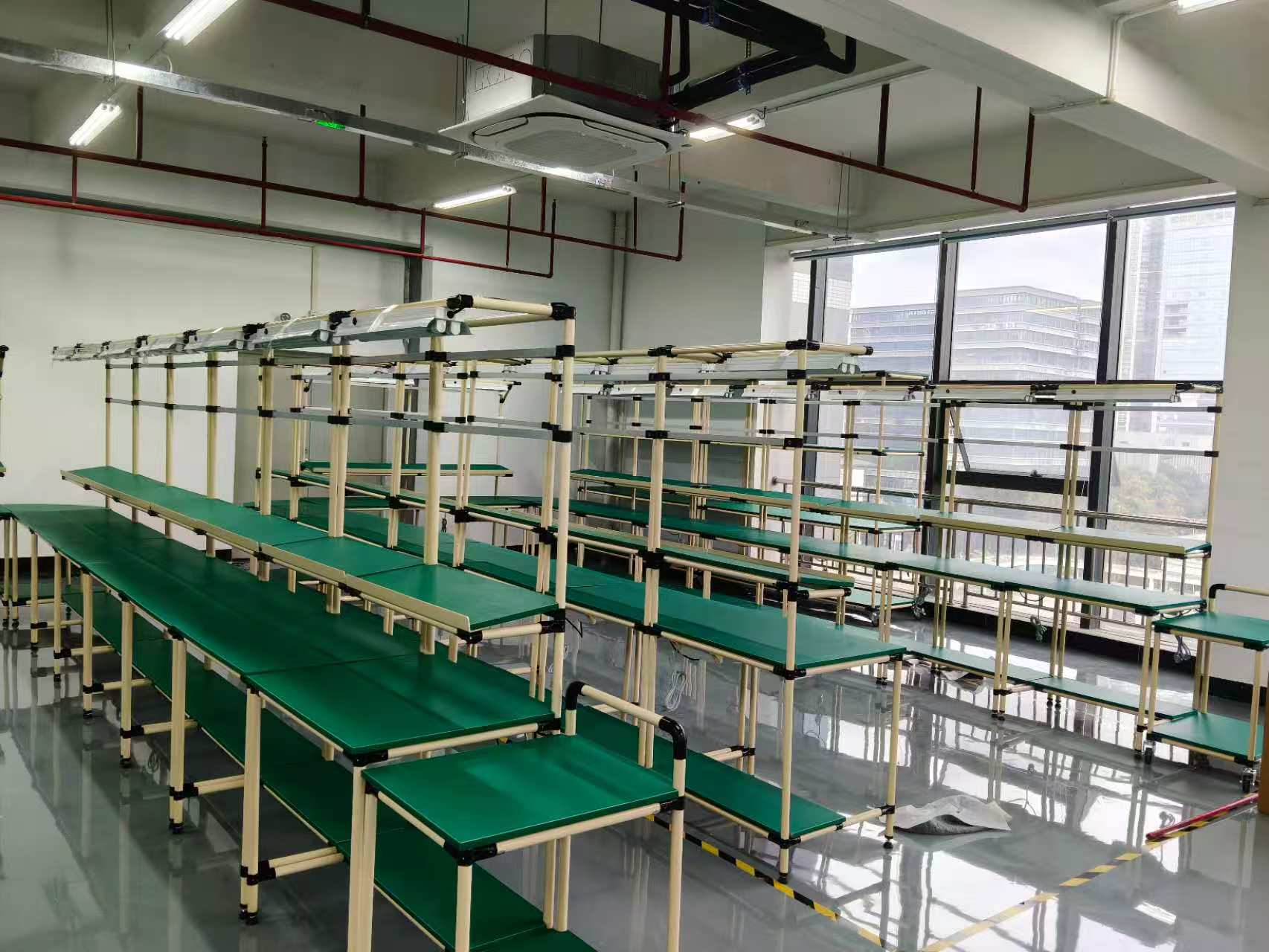

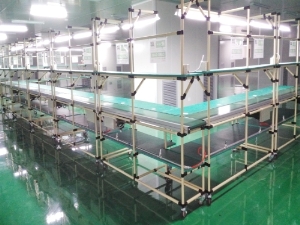

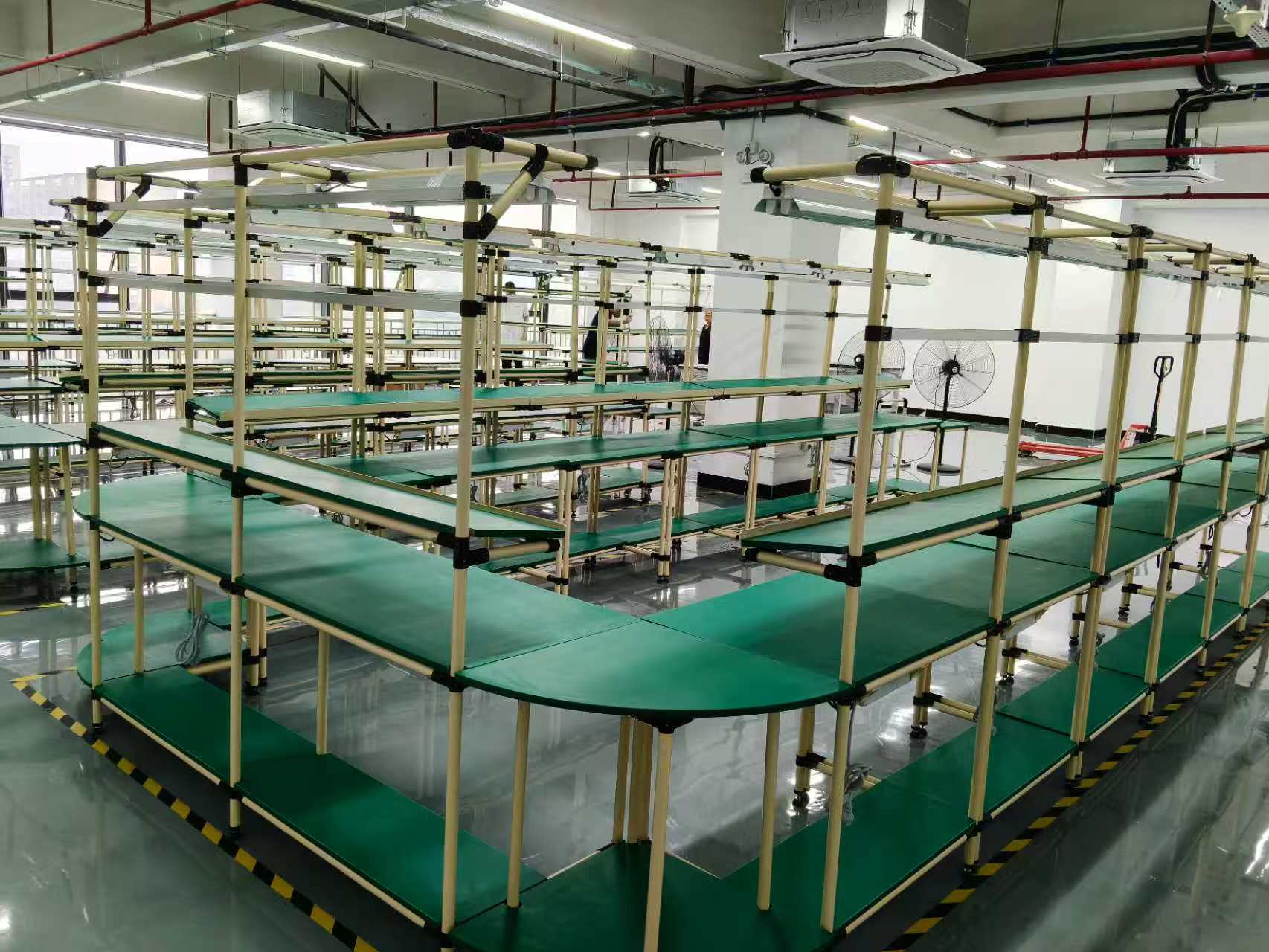

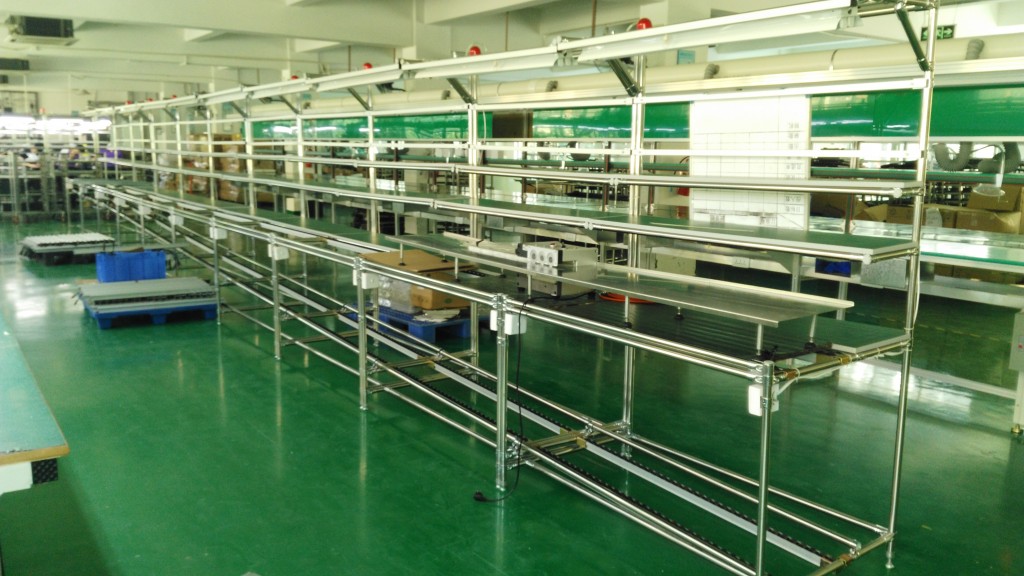

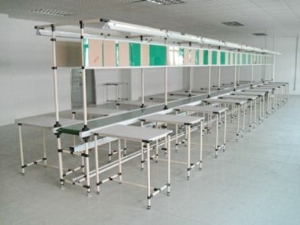

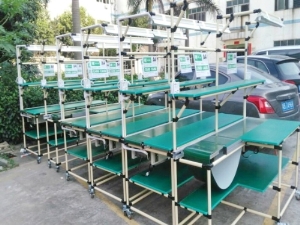

精益生產線

發表于 由



精益生產線說明：

1.規格：L自定*W自定*H1950/750mm

2.用材：支架采用￠28mm不銹鋼精益管或米黃色精益管制作，專用扣件連接固定，底部安裝可調腳杯

3.照明：節能燈或LED燈

4.工藝卡：配導軌及A4紙文件袋

5.物料臺及臺板：木板貼防靜電膠皮

6.流利條：專用滑軌配接頭

7.報警燈：每張臺配一個

8.靜電儀及插座：每張臺配一個

9.電控：獨立電控箱1套

技術參數：

品名

參數

外形尺寸

L(自定)×W(自定)×H1950（總高）750mm臺面離地面高

主架材質

米黃色精益管、黑色精益管、不銹鋼精益管

工作臺板

雙面白中纖板包邊或中纖板貼防靜電膠皮包邊

照明

T5節能燈或普通燈

適用范圍

電子、玩具

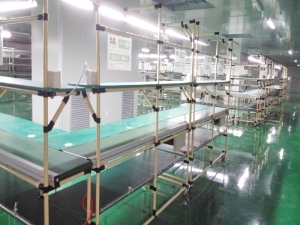

精益生產流水線

發表于 由

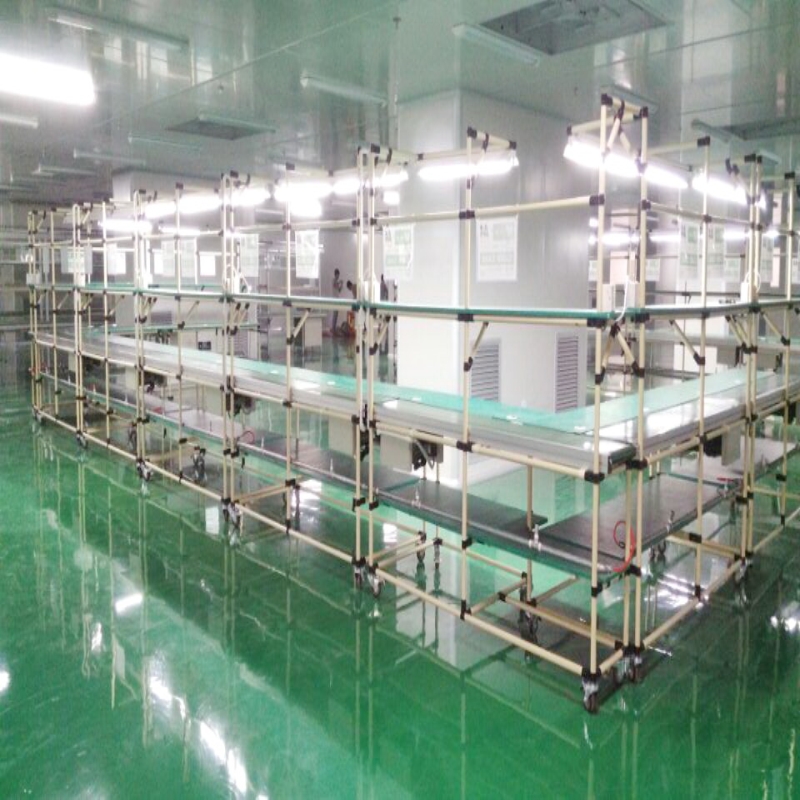

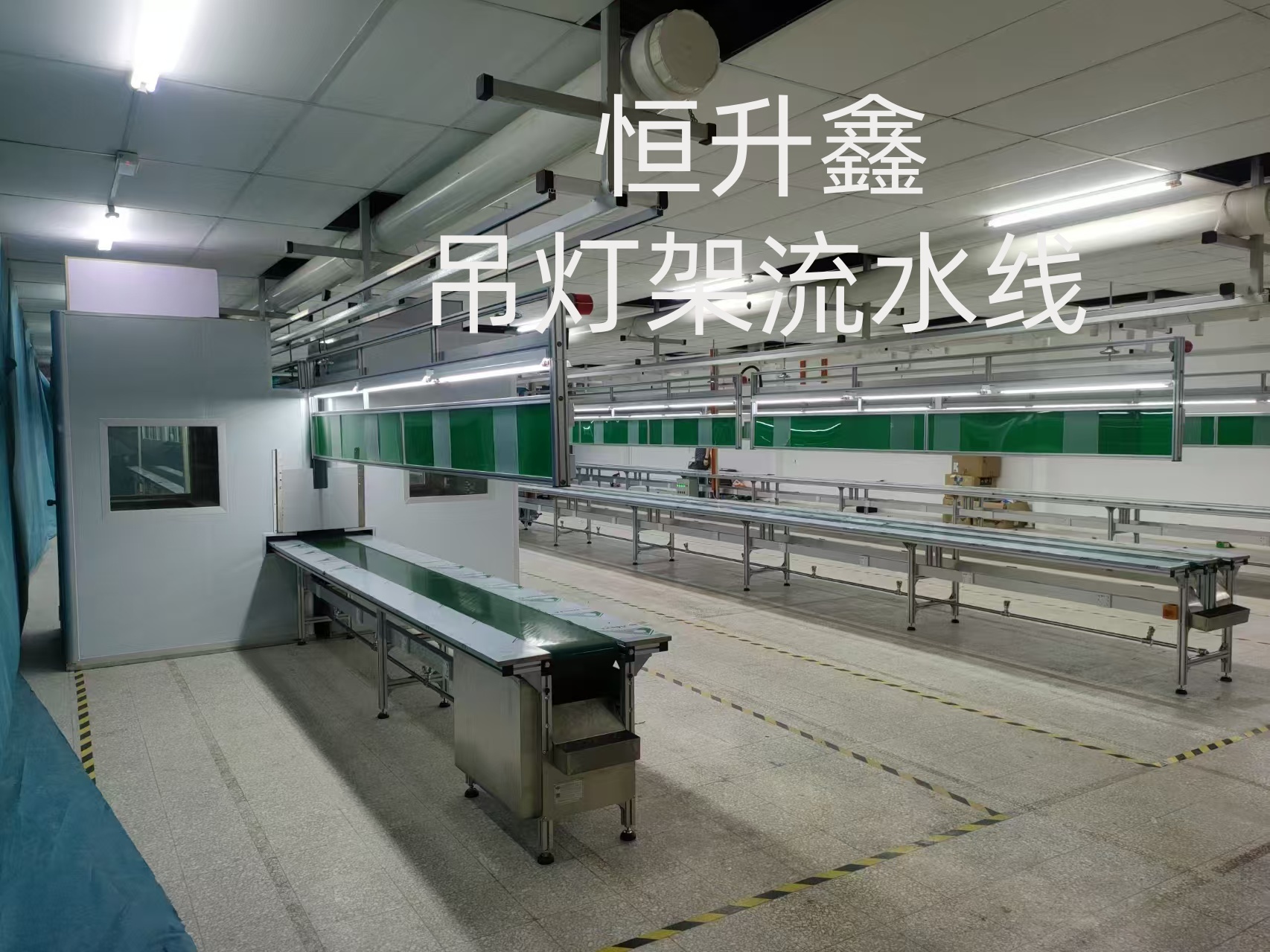

精益生產流水線

精益生產流水線說明：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

1.圖片規格:L20000*W800*H1900mm ????????????????????????????????????????????????

2.用材:支架精益管制作,專用連接扣件連接 ???????

3.腳輪:底部配腳輪??

4.工作臺面:中纖板貼防靜電膠皮,四周T型膠條包邊

5.下層臺面:1個主機放置位,臺面雙面白壓合板,四周膠條包邊 ?????

6.物料臺:1塊,30度斜板支撐.?雙面白壓合板制作,貼綠色防靜電膠皮,四周膠條包邊

7.傳送帶:1?條,單獨控制系統,每段可以對接.動力采用臺灣電子調速馬達,調速方式：無級變速。變速范圍：0～5m/min

8.指導書架:2個?

9.每工作臺布ESD防靜電線及防靜電扣?

產品展示：

精益生產流水線 精益生產流水線 精益生產流水線
精益生產流水線 精益生產流水線 線棒獨立工作臺流水線

?

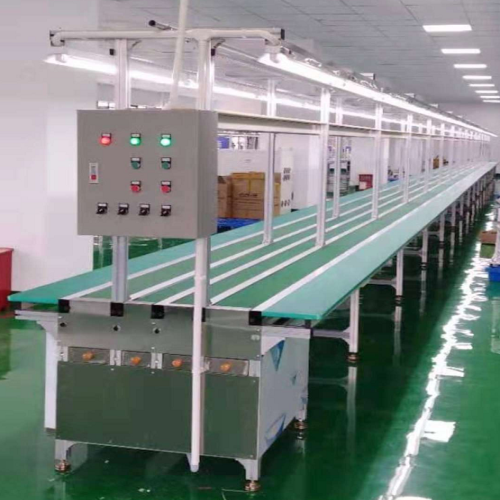

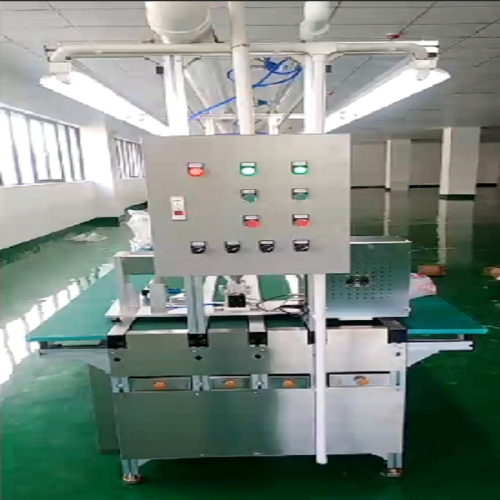

喇叭點膠機專用四向流水線

發表于 由

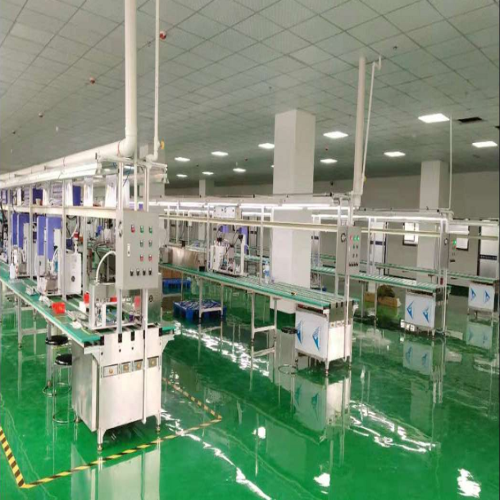

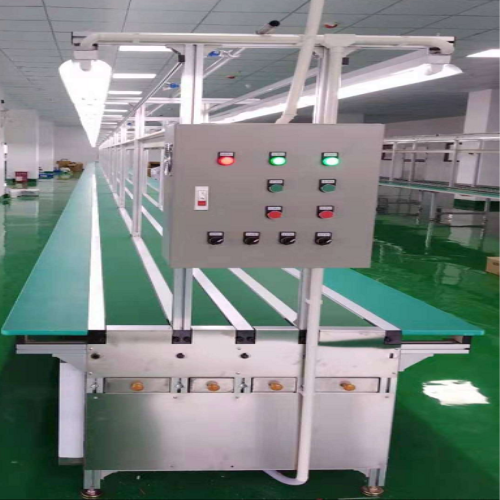

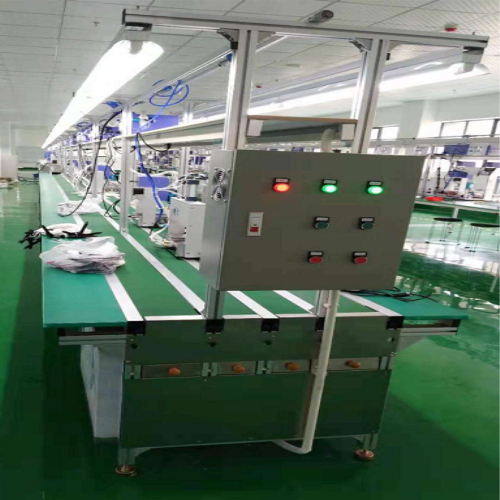

喇叭點膠機專用四向流水線



























產品說明：

1.主架：導軌（皮帶護邊）40×60鋁導軌;腳架及燈架40×40鋁材制作,間隔2米一個;

2.皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁，4條;上層承托鍍鋅板折彎制作中間一條Φ25鍍鋅帶軸承滾筒,中間安裝一條滾筒,下層間隔2m一條。

3.動力:馬達、變頻器各4臺。

4.照明:節能燈或LED燈,雙邊配置。

5.工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文袋(亞克力板),中間一條或雙邊配置。

6.儀表臺:寬度自定,采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,。

7.工作臺板:寬度自定,雙邊配置;采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,底部支撐固定。

8.線槽插座:線槽鋅板折彎制作,插座采用三位三孔多功能長條插座。

9.氣管:4分鍍鋅管,每米配置一個氣咀。

10.電控箱:一套，配帶漏電保護開關。

11.電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。

12.腳杯:底部配上下可調節腳杯。

產品展示：

四向流水線 四向流水線 四向流水線
四向流水線 四向流水線 四向流水線

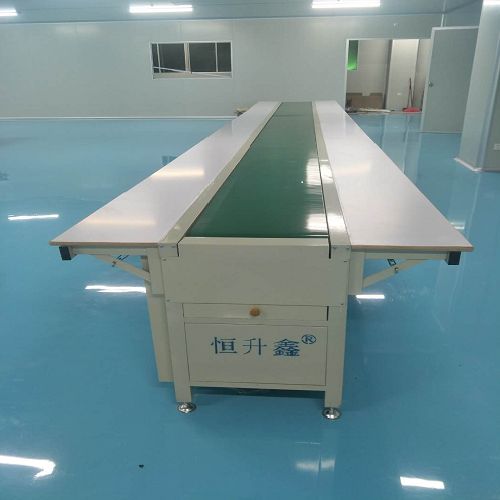

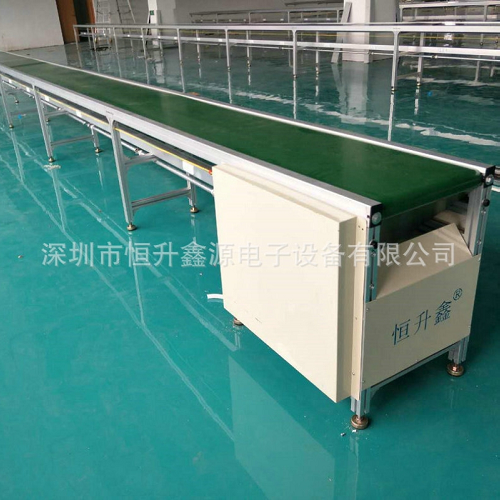

微型輸送線

發表于 由

產品說明

1.線體規格：L自定*W300~1000mm*H750mm

2.用材：導軌及腳架30*60鋁材，底部可調腳杯

3.動力：10米以下線體電子調速馬達配調速器，10米以上齒輪減速馬達配變頻器

4.皮帶：T2.0綠色防靜電帶

5.皮帶承托：鍍鋅板折制托板+滾筒

6.對射光電:1套

7.電源線：三芯帶插頭電纜線

產品展示

皮帶輸送線 皮帶輸送線 皮帶輸送線
皮帶輸送線 皮帶輸送線 皮帶輸送線



智能烤箱

發表于 由

烤箱

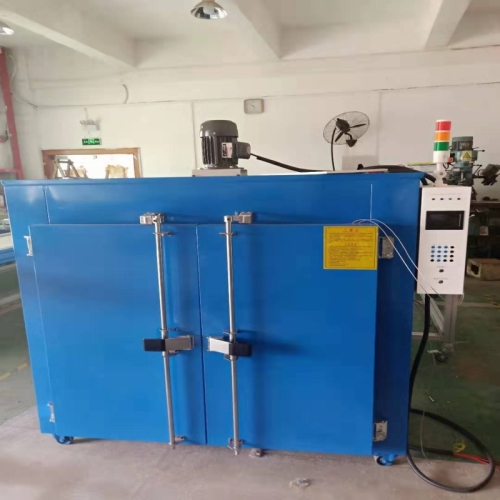

智能烤箱

烤箱特點:智能、節能、環保、安全

外形尺寸:1560*1350*2150（mm）

內箱尺寸:L1200*W1100*H1500（mm）

電源電壓:三相380V

發熱功率:18KW

溫控儀表:智能溫控器

傳感器:熱電偶

電氣部件:正泰牌

鼓風電機:耐高溫長軸電機+風輪，1套

運風方式:頂部吸風，送達兩側底部出風，實現內循環

箱體材質:外箱板冷軋板、外箱底板鋼板，內箱不銹鋼板

內部配置:留空（預留推車輪凹槽）

門密封條:硅膠密封條

開門數量:雙開門

保溫巖棉:80K

電控箱:獨立側掛式電控箱1套

性能參數:

溫控范圍

室溫+20～300℃間任意設定

溫控精度

±0.5℃

恒溫定時

0～999分鐘/小時

加熱到100℃用時

15分鐘左右

最高溫度下外壁溫度

<室溫+25℃(門邊及通氣孔除外)

內部溫度均勻度

±3℃（恒溫保持30分鐘以上，測試點距離內壁≥100mm）

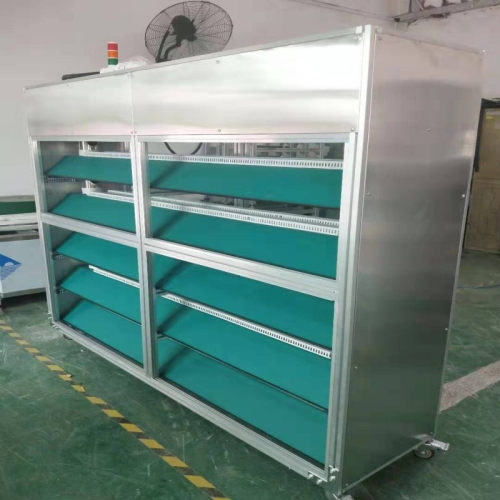

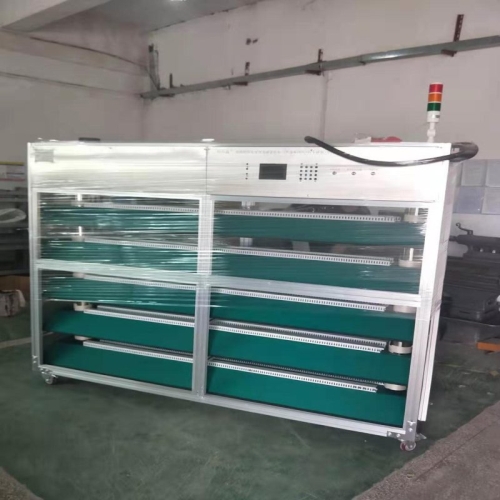

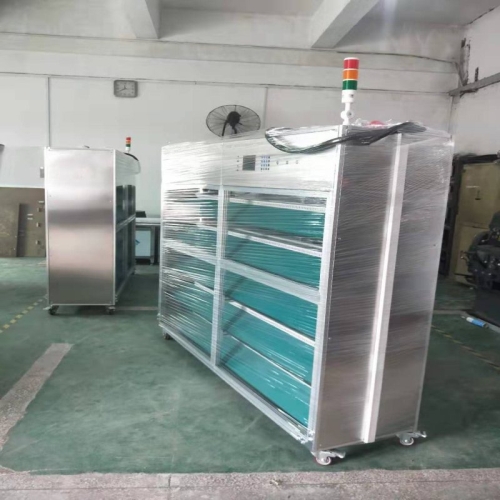

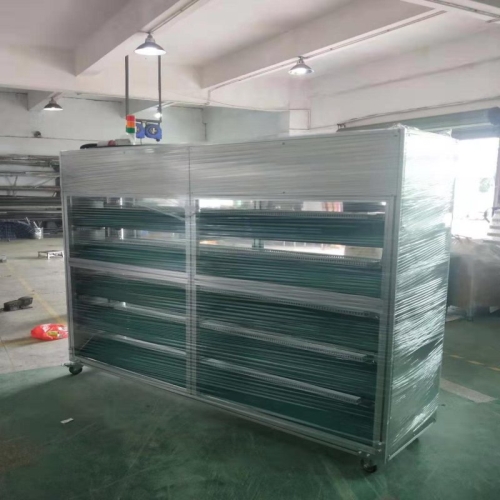

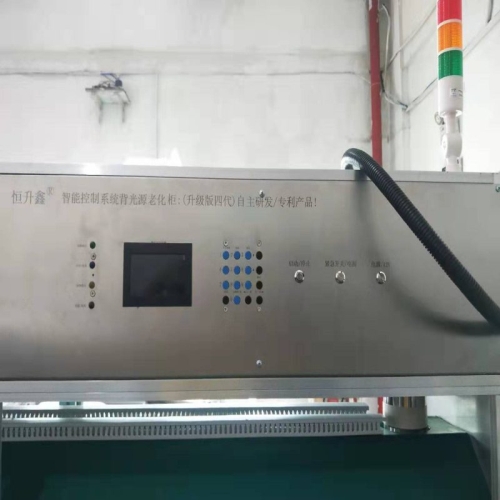

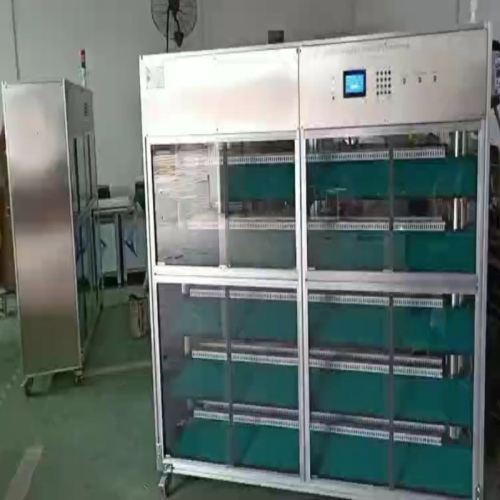

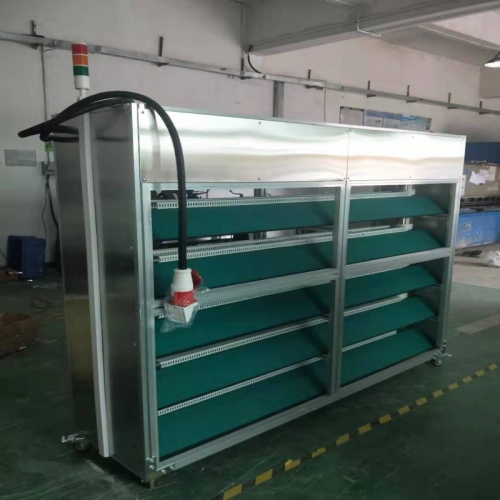

智能控制系統背光源老化柜

發表于 由





















?

? ? ? ? ? ? ? ? ? ? ? ?

?智能控制系統老化柜說明：

?

1.規格：L2000*W500*H1750mm（常規，可定制）

2.用材：支架40*40鋁材，底部配腳輪

3.層板：鍍鋅板折彎制作高斜面，表面貼防靜電膠皮

4.插座：三位三孔多功能插座，每臺可老化產品(手機屏、車載屏）100個左右

5.三面封板：不銹鋼拉絲板

6.觀察滑動門：鋼化玻璃配滑軌，配4扇推門密閉式老化產品

7.加熱箱系統：1套

8.電控箱：1套

9.智能控制系統特點：智能、節能、環保、安全

10.6平方5芯線配32A公插

產品展示

智能老化柜

智能老化柜

智能老化柜





雙層回流線

發表于 由

雙層輸送線說明：





線體說明:

1線體規格：L4000（自定）*W285（自定）*H800mm

2.用材：導軌40*60鋁材，腳架40*40鋁材，下配可調腳杯

3.皮帶:W200mm（自定），T2.0PVC綠色無縫熱熔接駁防靜電帶，2條

4.動力：電子調整馬達，2臺

5.擋板：W30*H15mm鋁條擋邊

6.光電：1套

產品展示:

雙層流水線 雙層流水線 雙層流水線
雙層流水線 雙層流水線 雙層流水線

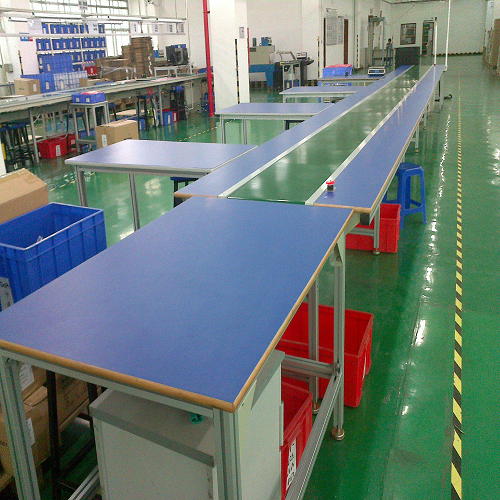

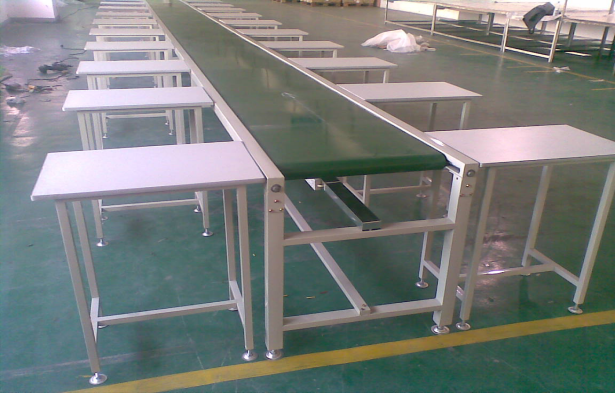

獨立工作臺包裝線

發表于 由























主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通,間隔2米一個。

皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。

動力:馬達、牙箱、變頻器各一臺。

工作臺:四腳落地,規格L600×W400×H750(mm);臺板采用T18mm木板,表面粘貼T1.0mm白色防火板,周邊T型膠條包邊,支架采用25×25鐵方通焊接;每工位配置一張。

線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。

電控箱:采用冷板折彎制作,正泰牌電控開一套(配帶漏電保護開關)

電源線:插座線配4平方電線,地線配2.5平方黃色線。

腳杯:底部配M12腳杯上下可調節。

表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。

產品展示

包裝線 包裝線 包裝線
包裝線 包裝線 包裝線

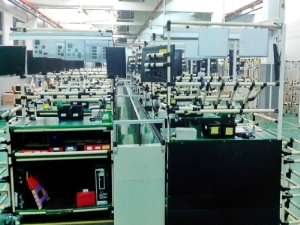

筆記本老化測試線

發表于 由

筆記本測試線

?





















筆記本組裝測試生產線說明：

A:線體尺寸:W680×H850；其中每對導軌內側寬度為：W550mm(導軌分節并裝) 導軌：2062型（118×100）專用3倍速鏈鋁型材加厚型；拉腳及燈架：40×40鋁型材，間距為2000；腳杯：Φ75×M12×L100。

B:輸送部分：鏈條2060型三倍速尼龍鏈條；鏈輪：雙排三倍速鏈條專用鏈輪及其張緊裝置。

C:網線線槽：采用鍍鋅板折彎制作 網線配置：規格80*60mm鍍鋅板折彎制作.全線貫通；網線：客戶自配

D:風批導軌：采用25*38mm專用鋁材制作；滑輪：每2米配一個塑膠滑輪

E:照明：燈槽；燈

F:顯示器掛架：鋁材制作；顯示器：客戶自配

G:物料臺規格：線體長*W350mm*1條；用材采用鋼板折彎制作30度斜坡角度，上下可調節；插座：每個工位配一個五位三孔插座

H:零件盒掛架 尺寸：L28500mm 用材：采用50*5扁鋁固定，零件盒可滑動

I:導電槽及插座：80×60帶蓋1.0鍍鋅線槽；位置：線體下部兩邊各一條，共1條。 插座：多功能長條插座公牛品牌，5A，三位三孔。線體前段每米配一個.單邊配置，線體最后段10個工位不需配插座；電線：成天泰4平方主線；導電槽：毎條線分3組:火線/零線/地線全線貫通；導電輪：全線貫通.不斷電.110V配有隔離變壓器.安全操作. J:氣管用材： 6分鍍鋅管（株江牌），每1米配一個快速氣咀；位置：線體下部一條

K:阻擋器：QX-2立式阻擋器，每兩塊板配一個，另連一個氣動腳踏開關，控制工裝板的運行與停止

L:急停開關：線體每邊設2套

M:顏色：表面噴塑處理,顏色為電腦白

N:機頭動力部分 ： 3套 P:主動力（二套） 馬達：臥式，齒輪減速馬達 配置：組裝線及回流線每條配1.5KW/2.2KW1套 調速方式：變頻器1臺變速范圍：0～8m/min，連續運行。

O:工裝板尺寸 L450×W550×H25mm 結構采用優質T25夾板制作，表面貼綠色防靜電膠皮，底面貼磨砂板，兩側邊開缺口；四周T型膠條包邊。 生產線工位單個板可以滿足53塊板（帶導電槽） 工裝板載重:20公斤。左上角安裝一位三孔插座1個

P: 電路系統 :1套 整體控制電路系統配置 主動力傳送馬達;頂升移載裝置;阻擋器（帶腳踏開關）;急停開關;限位行程開關;機頭部位設置報警燈指示；電磁閥、接觸器、光眼等元件均采用進口系列；電控箱一套；三菱FX1n系列可編程序控制器PLC，60個點，一臺;電磁閥、接觸器、光眼等元件均采用日本歐姆龍系列; 電流/電壓(220/380)；其它電器采用正泰牌；電線；采用成天泰國標； 14.柜體尺寸為：W800×D400×H1200；材料：1.5t冷板。急停開關設置在線體兩頭；其它控制均集中于本控制柜。 15.配電要求：電壓110V（帶隔離變壓器）功率10-15千瓦 16.線體總功率45KW帶隔變壓器:輸出(1)220V60赫茲/輸出(1)110V60赫茲

Q:上下升降機L650*W850*H1000mm :2臺 主支架用材:采用40*40鋁材作主框架.(加強型) 封板:冷板折制,表面烤漆. 動力結構:頂伸氣缸 支架:冷板折制。 主架:鋼板折彎焊接，前后各配二套 動力:電子調速馬達 輸送部分主動輪：機架成型 運行方式：正反運行 皮帶規格:W50*T5(mm),綠色防滑皮帶, 2條 層托采用A3鋼層托

R:自動下料裝置：自動吸盤+自動平移裝置：1套 1.自動吸盤:2組(每組配4個吸盤) 2.寬窄自動調節:配有自動壓力傳感器 3.平面輸送:滑動導軌+氣動頂升裝置 4.控制:自動感應連動系統(無需人工操控) U:接駁臺(動力滾筒線) ：1臺 接駁臺作用：自動滾筒輸送和升降機自動無縫對接下料 導軌用材：冷板折彎制作，腳架采用方鋼焊接制作，底部安裝可調腳杯 滾筒：機械帶軸承滾筒 動力：90W電子調速馬達

PVC雙層回流線

發表于 由

主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通，間隔2米一個。
輸送:采用綠色防靜電皮帶輸送，無縫熱熔接駁成環形，寬度自定，雙層;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:120W臺產電子調速馬達，1臺。
電控箱:配置獨立電控箱一套，采用T1.2冷板折彎制作,表面噴電腦白漆，所有電器均集中于本控制箱內。
腳杯:底部配M12腳杯上下可調節。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
技術參數

品名

參數

外形尺寸

L(自定)×W(自定)×H1200mm

主架材質

鐵材、鋁材、不銹鋼(常規鐵材)

皮帶寬度

自定(常規400mm)

皮帶材質

PVC防靜電帶、橡膠帶、帆布帶（常規PVC防靜電帶）

傳輸速度

0.5-8m/min

適用范圍

 ???? 物流輸送、組裝、郵政產品分類、包裝行業

?產品展示

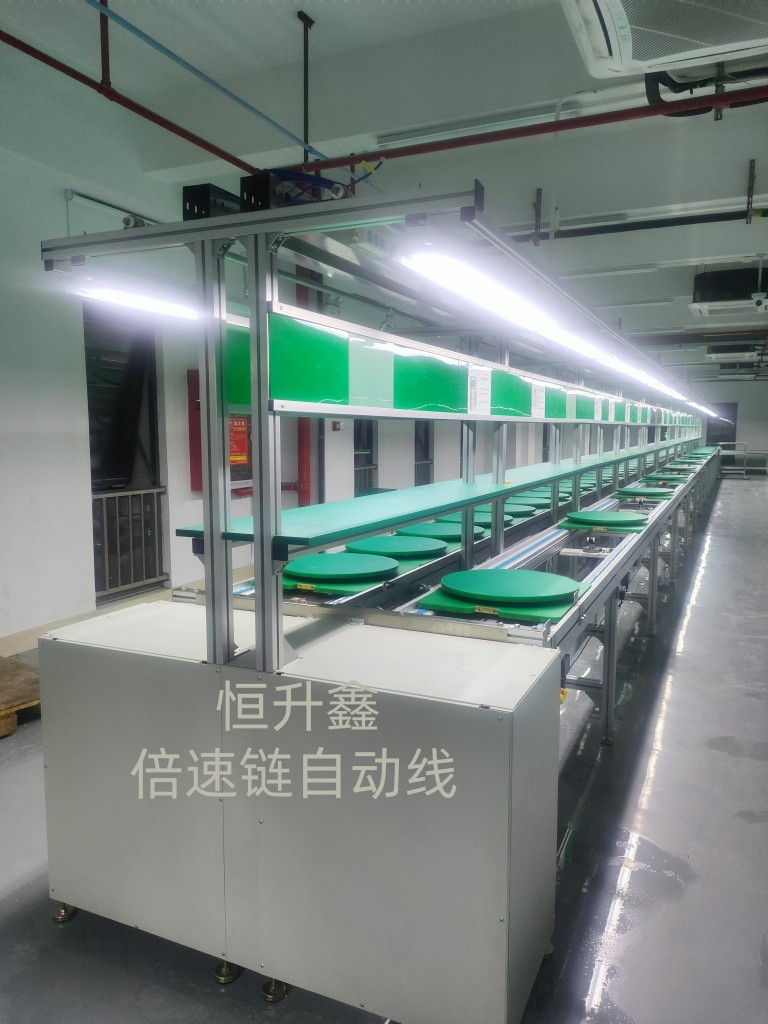

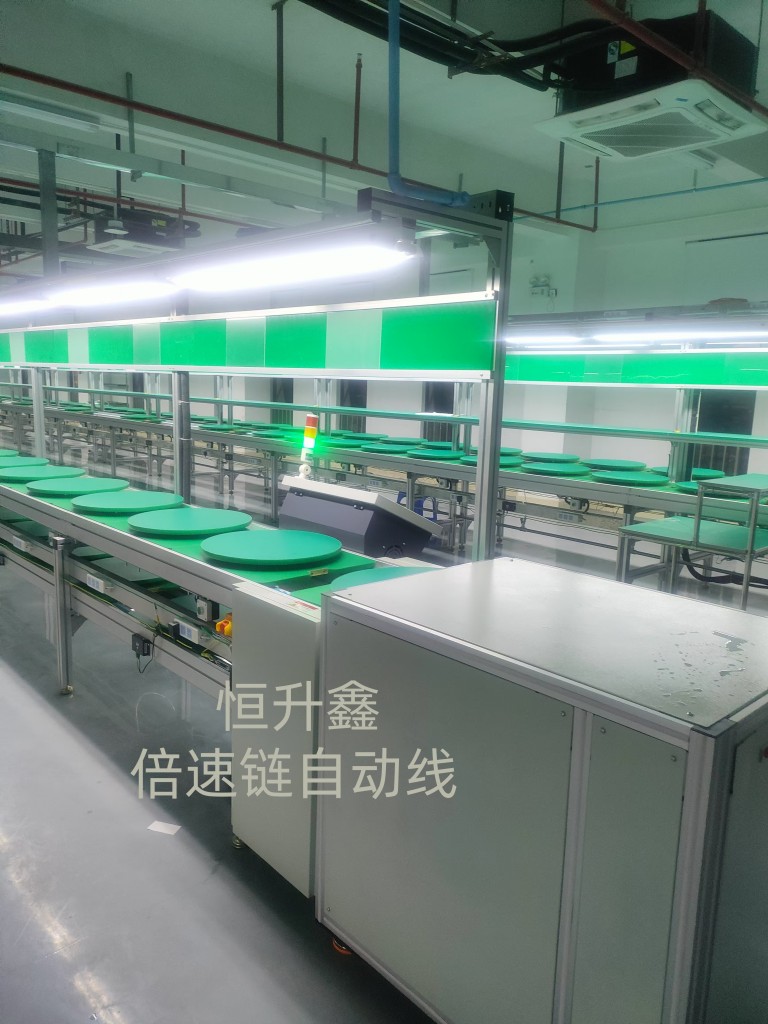

鏈板式平行循環組裝線 電腦主機循環組裝線 倍速鏈條生產線
倍速鏈條工裝板裝配線 手動工裝板裝配線 多樣工裝板
